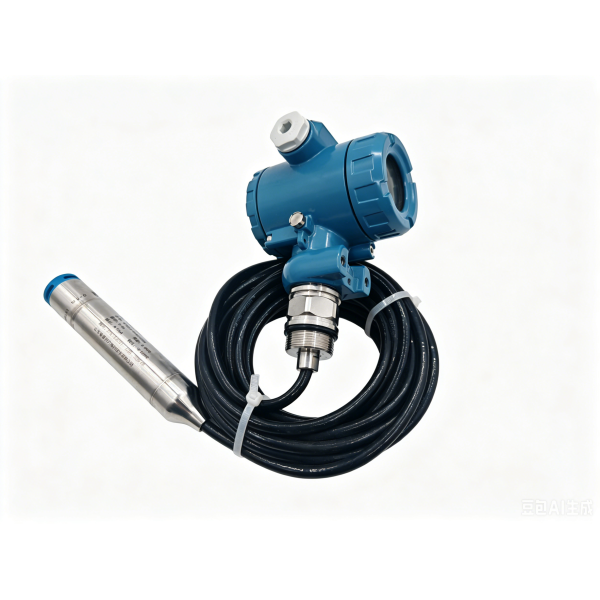

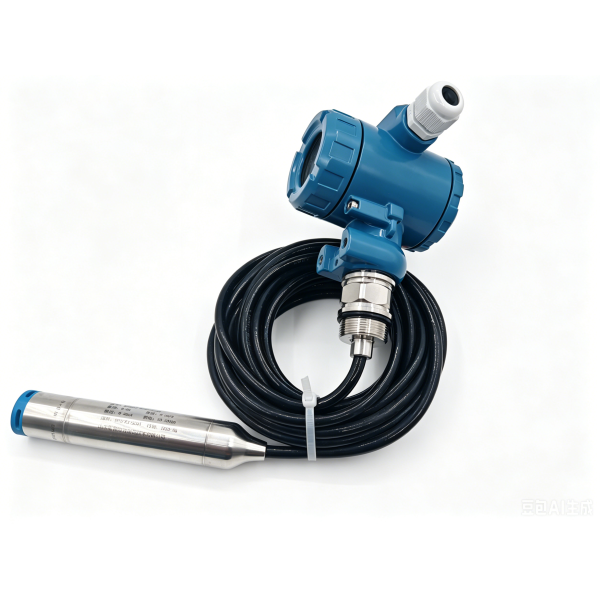

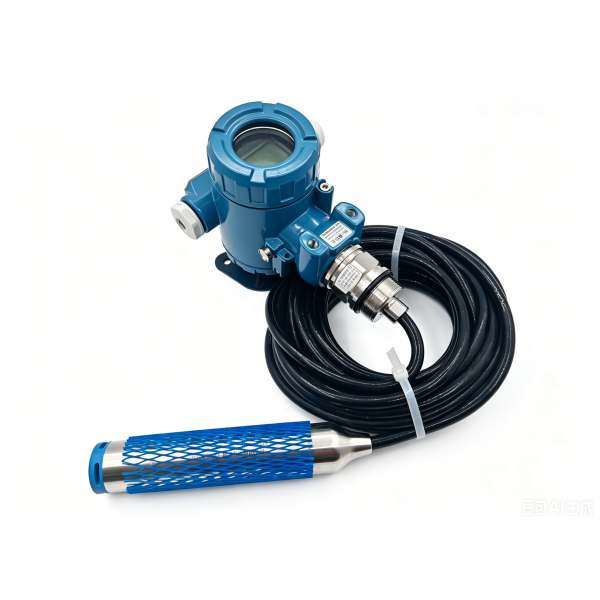

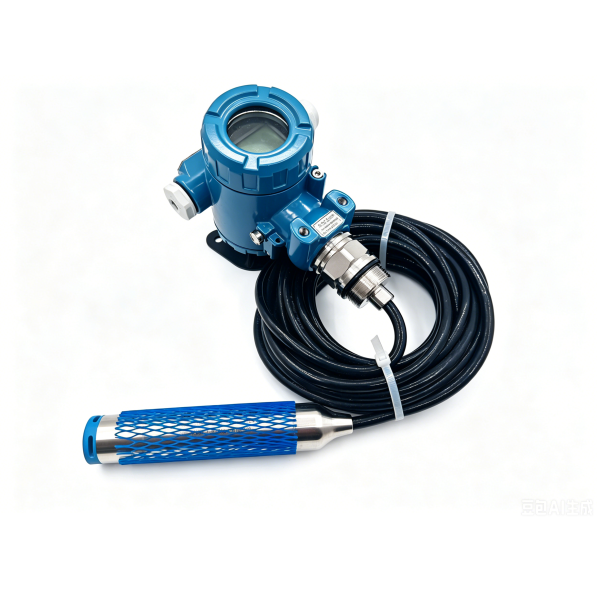

RPDB51静压液位计

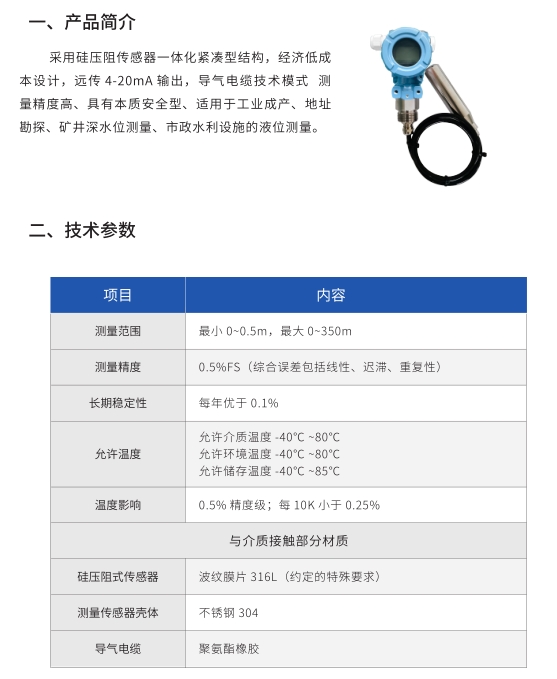

技术参数

测量范围            ·最小0~0.5m，最大0~350m

测量精度            ·0.5%FS（综合误差包括线性、迟滞、重复性）

长期稳定性          ·每年优于 0.1%

允许温度            ·允许介质温度-40℃~80℃

                         ·允许环境温度-40℃~80℃

                         ·允许储存温度-40℃~85℃

温度影响            ·0.5%精度级；每10K小于0.25%

与介质接触部分材质

硅压阻式传感器      ·波纹膜片316L（约定的特殊要求）

测量传感器壳体      ·不锈钢304

导气电缆            ·聚氨酯橡胶

传感器配重          ·不锈钢304（约定的特殊要求）

与介质非接触部分材质

接线盒              ·ABS塑料IP65

安全夹套            ·碳钢镀镍

电气参数

工作电压            ·（12.5~30V DC）

信号输出            ·模拟型二线制4~20mA

电缆引入孔          ·内螺纹M20×1.5（约定的特殊要求）

模拟型电缆          ·三芯仪表电缆

允许湿度            ·95%RH

注意事项
    1、前端传感器膜片是精密的感压元件，请勿以物体剌探，请勿堵塞。
2、请保证测量介质对所选择的传感器不造成影响。
3、高空掉落会对传感器造成严重损坏。
4、请严格按照选型表耐压范围里使用，过压会造成传感器的损坏。
5、请严格按照选型表上规定的电压、电流范围使用，不能超过额定电压和电流。最好选择线性电源供电。
6、若介质含泥沙或者较脏物质，请安装过滤装置或把液位计位置提高。
7、为了避免损害器件，耐压和最高温度不能超过允许的范围，即使是短暂的过程中。操作中可以允许在启动和测试时达到最大压力和最高温度，但是在连续操作中，一定要严格按照范围制定的数据来操作。长时间的工作在最大压力和最高温度下会缩短传感器的寿命。
    8、在温度变化大的地方不会损害或影响传感器，但是在潮湿的地方要将接线口密封防止湿气。
9、禁止改变或修整元件，如果必须更改，必须先要和我公司咨询。
10、要注意对元件的监控，注意元件是否有飘移或者跳动的情况发生，如果有，要立刻进行检查。
11、对元件进行预防性的维护和定期的检查是很重要的，可以检查元件是否有损害，这些可能会危及到财产和人员安全。
12、对于所有的元件，在使用前都必须检查出厂设置。
13、本产品的安装、调试、维护应由具备资质的工程技术人员进行。

安装方式说明
1、液位探头可垂直安装在罐体、槽内，应确保避免泥沙等杂质埋没或堵塞变送器传感器探头部分，导气电缆不能对折以及大角度的弯曲（线缆中间有导气管）。
2、在介质波动较大时，应采取措施固定变送器探头部分，例如：加导波管或固定；
3、导气电缆除作为电源和信号传输外，还起到关键的大气补偿作用，安装时应避免对线缆锁定太紧或过于锐角弯折，以防止导气管不通或折断；
4、壳体垂直安装在罐体上方或附近的支架上，同时确保防晒透气，安装位置便于接线和调试。
5、为确保变送器能够稳定准确的正常工作， 测试液位前应通电预热 15 分钟。

线缆要求
1、在接线前请将所有电源都切断，在电源供应的情况下操作接线，禁止带电操作。
2、工作电压不能超过所要求的电压，超负荷使用第一次就会损坏传感器。
3、所有电线必须符合国家和当地的电气标准。推荐使用0.3平方带屏蔽网电缆。
