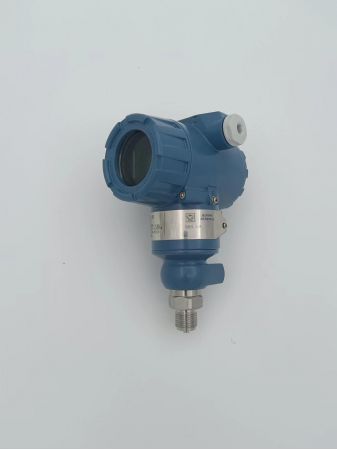

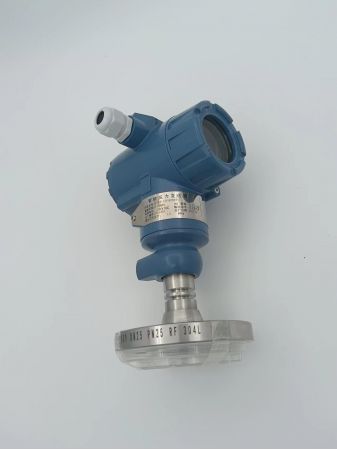

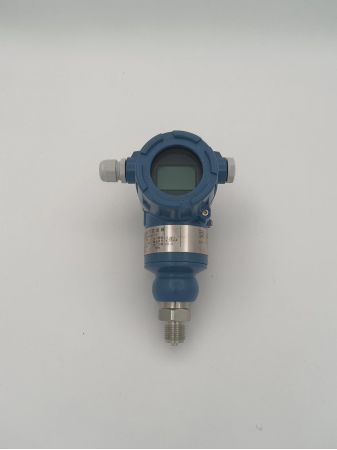

RPP50智能型压力变送器

·测量范围 相对压力   最小测量范围 （0～400）Pa；最大测量范围 （0～35）MPa

   绝对压力   最小测量范围（0～1.75）KPa；最大测量范围 （0～35）MPa

   负相对压力 最小测量范围（-500～500）Pa；最大测量范围 （-0.1～3.5）MPa

 ·测量精度 综合误差（包括线性度、重复性、迟滞）优于0.1%，特殊要求可定0.075

   1：1~10：1量程比0.1%设定量程，

   10:1~20:1量程比：（0.05%+0.01%×TD）%设定量程

 ·长期稳定性 每年优于0.15%F.S；五年优于0.2%F.S

 ·允许介质温度 （-40～120）℃

 ·允许环境温度 （-40～85）℃

 ·允许储存温度 （-40～85）℃

 ·温度影响 相对于25℃≤±0.4%标准量程

 ·阻尼 0~40S连续可调

 ·抗震动 2g  1000HZ   ±0.05%g

 ·抗冲击 50g  11mesc

 ·电磁兼容特性 符合IEC801标准

 ·传感器允许过压 标准量程3倍压力

 ·信号输出 4-20mA 线性输出  二线制 带HART通讯协议

  零点最小报警电流范围：3.8mA

  满度最大报警电流范围：21mA

 ·启动时间 3S 无需预热

 ·与介质接触部分材料 过程连接件：不锈钢316， 哈氏合金C

  传感器膜片：不锈钢316， 哈氏合金C

 ·与介质非接触部分材料 外壳： 压铸铝带环氧树脂涂层   传感器充灌液  硅油 厌氧油

 ·现场显示  数字式显示器 液晶模拟条状显示器

 ·防护等级 IP66

 ·重量 约1Kg

 ·防爆等级 防爆型 Ex d ⅡC T5 ，本安型   Ex ia ⅡC T5

 ·允许环境湿度 100%RH

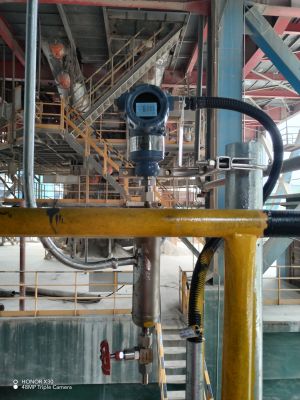

1．取压口的位置选择
（1）避免处于管路弯曲、分叉及流束形成涡流的区域。
（2）当管路中有突出物体（如测温组件）时，取压口应取在其前面。
（3）当必须在调节阀门附近取压 时，若取压口在其前，则与阀门距离应 不小于2倍管径；若取压口在其后，则 与阀门距离应不小于3倍管径。
（4）对 于宽广容器，取压口应处于流体流动平稳和无涡流的区域。总之，在工艺流程上确定的取压口位置应能保证测得所要选取的工艺参数。

2．连接导管的铺设
连接导管的水平段应有一定的斜度，以利于排除冷凝液体或气体。当被测介质为气体时，导管应向取压口方向低倾；当被测介质为液体时，导管则应向测压仪表方向倾斜；当被测参数为较小的差压值时，倾斜度可再稍大一点。此外，如导管在上下拐弯处，则应根据导管中的介质情况，在最低点安置排泄冷凝液体装置或在最高处安置排气装置，以保证在相当长的时间内不致因在导管中积 存冷凝液体或气体而影响测量的准确度。冷凝液体或气体要定期排放。如果您对于选择差压开关了解不多，您可以与我们联系，我们会根据您的需求选择最适用的产品，并且会为您提供完善的售后服务、技术服务，使您能够简单、方便的使用我们的产品。
